GB4232鋸切技術參數及方案介紹
用途
本機床專門用于鋼管棒料件等批量切割;具有切割速度快,效率高,操作簡單方便,鋸口窄、省料、節能等優點。
一、 設計原則
1.本機床主傳動采用蝸輪箱變速。進給采用液壓傳動, 工件夾緊采用手動和液壓混合式夾緊,具有結構緊湊,操作維修方便等特點。
2.該產品是全新設備(包括所有外購的液壓、電氣等元件),具有合理的結構、可靠性、耐久性、穩定性,操作簡便。
3.吸收國內外的先進技術,結合實際使用、設計鋸床的經驗優化設計使其具有較高的技術含量。
4.產品的設計、制造,及配套件的選擇應符合國標工業標準和國際電工標準,計量單位全部采用國際單位制。
5.充分考慮維修的便利和空間,提高鋸床的可維護性。
二、 機床的主要特點和功能:
1.機床通過機械、電氣、液壓的配合,具有自動夾緊、自動進刀、切割完畢鋸架自動快速上升(即退刀)的功能。。
2. 機床進給速度,在給定的范圍內,可進行無級調整
3. 切削刀具,采用進口的、薄片的雙金屬帶鋸條,因此,切口窄,耗材少,所需動力小,是一種具有顯著節材又節能的高效切割設備。

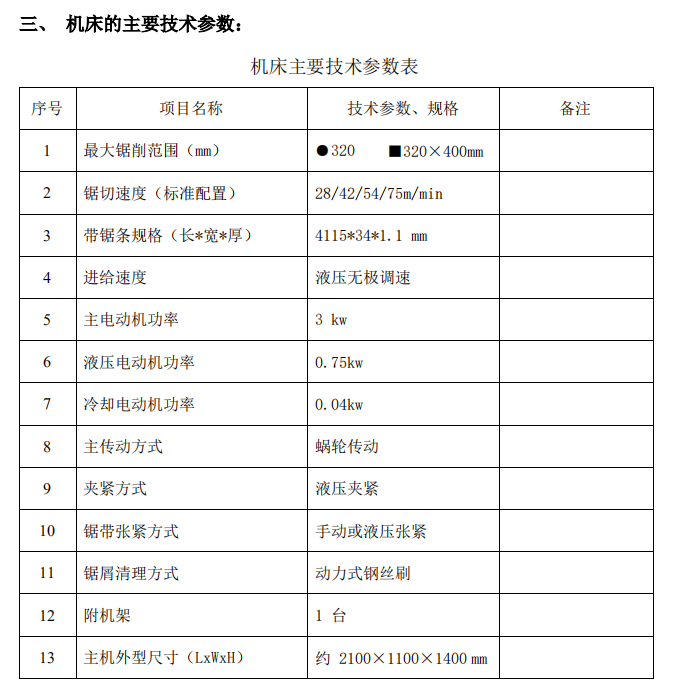

四、 機床各組成系統及功能簡述
1.床身、工作臺:床身采用焊接箱式結構,主要用以支撐其他部件,內腔兼作液壓油池冷卻液池,工作臺為鑄件,用以承料,安裝夾緊裝置及鋸架。
2. 立柱結構:為增加機床的穩定性,本機床采用雙立柱(一圓一方)油缸方式,大大增加整機床的使用壽命。
3. 主傳動裝置:主傳動采用蝸輪傳動方式,由電機、皮帶輪、鋸輪箱及鋸輪組成。主要用以傳遞扭矩,驅動帶鋸條回轉,以便實現切削運動。通過變換皮帶輪上的皮帶位置,可以變換速度。
4. 鋸帶張緊機構:是由從動鋸輪,滑座,滑塊和絲桿,螺母組成,通過移動從動輪使帶鋸條得以張緊,保證帶鋸條與鋸輪輪緣之間形成一定的壓力,產生足夠的摩擦力來帶動鋸條作回轉動作,實現切削運動。
5. 工件夾緊機構(單面夾緊):工件夾緊采用液壓和手動夾緊混合方式。手動夾緊是通過手輪絲桿螺母,使鉗鍔移動達到夾緊與松開的目的。液壓夾緊則是通過油缸和手動閥進行操縱,實現夾緊與松開。
6.鋸帶導向:由左、右導向臂及導向頭組成,導向頭則由導向滾及導向塊組成, 主要用來將帶鋸條扭轉一定角度使之與工作臺面垂直,保證鋸條的正確位置,提高切割精度。
7、冷卻系統:是由冷卻液箱,冷卻泵,管道,閥及噴嘴組成,用來保證對切削區域供給充足的冷卻液,以提高切削效果和鋸帶的使用壽命與切削斷面精度,同時還用于清除齒上的切屑。
8、承料架:是由滾輪,支架及托料架組成, 用以支承較長的工件,并使與之工件臺面平行,以保證正常切削。
